        4.4.7.a. Mosaico Escher 37. Escarabajos. Grupo pmg.

  Sorry, the GeoGebra Applet could not be started. Please make sure that Java 1.4.2 (or later) is installed and active in your browser (Click here to install Java now)

G4D, Creado con GeoGebra

       Elementos de simetría.

      Tiene ejes de simetría axial que son perpendiculares a los ejes de simetría con deslizamiento.

      Los centros de rotación son de orden 2 (giro de 180º) y están situados sobre los ejes de simetría con deslizamiento.

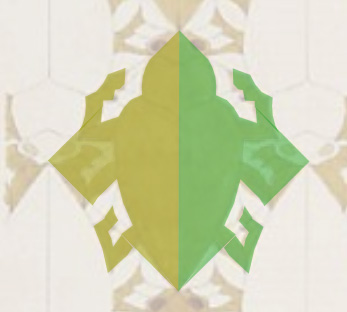

        Baldosa poligonal.

      La baldosa utilizada es un triángulo rectángulo e isósceles, el eje de simetría hace que dos de esos triángulos formen un cuadrado.

       En los dos catetos se producen deformaciones que tienen centro de simetría de orden 2 en el centro del lado y posteriormente serán los centros de rotación del mosaico.

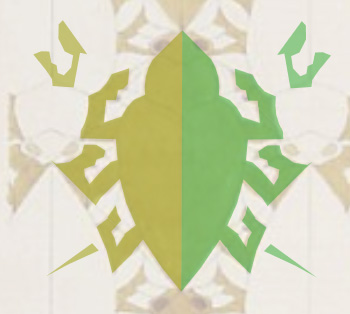

        Construcción del mosaico.

      Se ha realizado una animación que traslada un escarabajo oscuro a otro también oscuro mediante dos rotaciones sucesivas con un paso intermedio sobre uno de los blancos. Después se trasladan verticalmente.
